產品簡介


產品介紹：

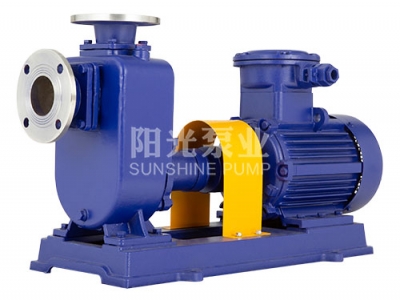

CYZ-A型自吸式自吸泵是上海陽光泵業根據國內外有關技術資料經消化、吸收、改進后研制而成的最新泵類產品。它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長，具有較強的自吸能力等優點。

產品特點：
· 管路中不需底閥，工作前只需保證泵體內儲有定量引油即可。
· 用于油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好。
· 該泵是選用優質材料精制而成，密封采用硬質合金機械密封，經久耐用。
· 該泵吐出管路不需要安裝安全閥，吸入管路不需安裝底閥，既簡化了管路系統，又改善了勞動條件。

產品用途：
· 是石油行業、陸地油庫、油罐車的理想選擇產品
· 適用于作船用貨油泵、艙底泵、消防泵和壓載泵及機器冷卻水循環等
· 輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃-80℃

工作原理：
CYZ- A型自吸式自吸泵均采用軸向回液的泵體結構。泵體由吸人室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸入室所存的液體及吸人管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液，并由回流孔再次進入葉輪，與輪內部從吸人管路中吸人的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始地進行下去，吸人管足各中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70℃吋，可在冷卻室處通過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，并影響到泵的效率和自吸性能吋，應給予更換。

性能參數

序    號	型  號	流 量	揚 程	電機功率	轉 速
		（m3/h）	（m）	（kw）	（r/min）
1	25CYZ-A-20	3.2	20	1.1	2900
2	25CYZ-A-32	3.2	32	1.5	2900
3	32CYZ-A-20	3.2	20	1.1	2900
4	32CYZ-A-32	3.2	32	1.5	2900
5	32CYZ-A-50	3.2	50	3	2900
6	40CYZ-A-20	6.3	20	1.5	2900
7	40CYZ-A-32	6.3	32	2.2	2900
8	40CYZ-A-40	10	40	4	2900
9	40CYZ-A-50	6.3	50	4	2900
10	50CYZ-A-12	15	12	1.5	2900
11	50CYZ-A-20	18	20	2.2	2900
12	50CYZ-A-32	12.5	32	3	2900
13	50CYZ-A-30	20	30	4	2900
14	50CYZ-A-40	10	40	4	2900
15	50CYZ-A-50	12.5	50	5.5	2900
16	50CYZ-A-60	15	60	7.5	2900
17	50CYZ-A-75	20	75	11	2900
18	65CYZ-A-15	30	15	3	2900
19	65CYZ-A-32	25	32	5.5	2900
20	65CYZ-A-50	25	50	7.5	2900
21	65CYZ-A-75	25	75	15	2900
22	80CYZ-A-13	35	13	3	2900
23	80CYZ-A-17	43	17	4	2900
24	80CYZ-A-22	40	22	5.5	2900
25	80CYZ-A-25	50	25	7.5	2900
26	80CYZ-A-32	50	32	7.5	2900
27	80CYZ-A-40	60	40	11	2900
28	80CYZ-A-50	40	50	15	2900
29	80CYZ-A-55	60	55	18.5	2900
30	80CYZ-A-70	60	70	22	2900
31	100CYZ-A-20	100	20	11	2900
32	100CYZ-A-32	100	32	15	2900
33	100CYZ-A-40	100	40	18.5	2900
34	100CYZ-A-50	100	50	22	1450
35	100CYZ-A-65	100	65	30	2900
36	100CYZ-A-75	100	75	37	2900
37	150CYZ-A-20	150	20	18.5	2900
38	150CYZ-A-32	150	32	22	2900
39	150CYZ-A-40	150	40	30	2900
40	150CYZ-A-55	160	55	45	2900
41	150CYZ-A-65	170	65	55	2900
42	150CYZ-A-80	160	80	55	2900
43	150CYZ-A-32	200	32	30	1450
44	150CYZ-A-40	200	40	37	1450
45	150CYZ-A-45	200	45	45	1450
46	200CYZ-A-20	350	20	37	1450
47	200CYZ-A-25	350	25	45	1450
48	200CYZ-A-32	350	32	55	1450
49	200CYZ-A-40	350	40	55	1450
50	200CYZ-A-45	350	45	75	1450
51	200CYZ-A-63	280	63	90	1450
52	250CYZ-A-32	500	32	75	1450
53	250CYZ-A-50	400	50	90	1450
54	300CYZ-A-32	600	32	90	1450
55	300CYZ-A-50	500	50	110	1450
