產品詳情
規格參數
產品圖集
品牌:
美國BRAY博雷閥門
起訂:
1 件
總量:
1000 件
地址:
上海
發貨:
付款后3天內
| 尺寸范圍 NPS 2 至 20 / DN 50 至 500 | 閥體材料 鑄鐵、球墨鑄鐵、碳鋼 |
|---|---|
| 溫度范圍 -20°F 至 400°F(-29°C 至 204°C) | 閥桿材料 不銹鋼、莫乃爾合金 K500 |
| 最大允許操作壓力 3A 系列:175 psi (12 巴) 3AH 系列:250 psi (16 巴) | 閥座材料 粘接 EPDM、粘接 BUNA-N、粘接 FKM |
| 密封等級 雙向氣泡級密封 | 閥板材料 尼龍 11 涂層球墨鑄鐵、鎳鋁青銅、不銹鋼 |
| 閥體類型 雙法蘭式 | 法蘭鉆孔 ASME B16.1 125 級、ASME B16.5 150 級、EN 1092 PN 10、16 |
| 測試標準 MSS SP-61、API 598、EN 12266-1 | 認證 ABS、ATEX、必維國際檢驗集團、中國船級社(CCS)、DNV、PED、PE(S)R、SIL |
| 結構長度 API 609 B 類短型、EN 558 13 系列 | 應用 廢水、海水、水、其他液體和氣體 |

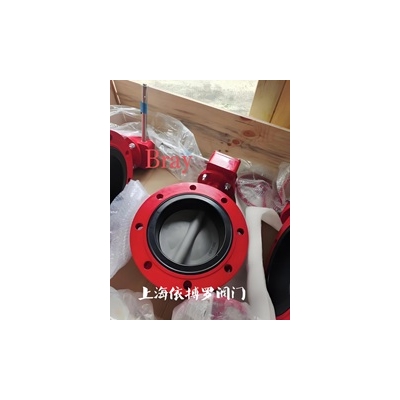

Bray 博雷閥門3A/3AH 系列襯膠蝶閥采用雙法蘭式設計,高度適用于終端服務。國際兼容性是博雷模塊化閥門產品線的一項主要設計優勢。
Bray 博雷閥門該閥門符合大多數國際法蘭標準——ASME 125/150 級、BS 10 Tables D 和 E、BS 4504 NP 10/16、AS 2129 以及 JIS10。此外, 3A 和 3AH 系列閥門設計還符合 ISO 5752-Table 2 (EN558 Table 13) 面對面法蘭以及 ISO 5211 執行機構安裝法蘭,因此這一系列閥門設計可廣泛用于全球各個市場。
A. 閥桿:精準的雙“D”形式閥板與閥桿連接設計,驅動閥板無需螺釘或錐銷。
B. 閥座:Bray 博雷粘接式閥座設計降低扭矩,可將流體介質完全與閥體隔離開。該閥座還配備模壓 O 型圈,無需配備法蘭墊片。
C. 閥桿固定組裝:通過一個獨特的不銹鋼 Spirolox? 卡簧、一個止推墊圈和兩個 C 型環,將閥桿固定在閥體內。上述配件按標準由黃銅制造,也可根據需求提供不銹鋼材質。只需使用標準手工工具即可輕松去掉卡簧。閥桿固定組裝可防止在現場作業期間意外拆卸閥桿。
D. 閥桿襯套:非腐蝕性重型縮醛襯套可吸收執行機構的側推力。
E. 閥桿填料:雙“U”杯密封設計支持自我調節,提供雙向的可靠密封,并防止外界物質進入閥桿孔。
F. 加長閥頸:加長閥頸長度可實現 2″ (50 mm) 管道絕緣,可輕松安裝執行機構。
G. 主密封和二級密封:這些閥桿填料可以防止管道介質接觸到閥桿或閥體。主密封是通過與閥板轂的模壓閥座平板進行干擾擬合來實現的。二次密封則是通過比閥座閥桿洞直徑更大的閥桿直徑來實現。
H. 閥板:球型機械加工和手工拋光提供氣泡級密封、最小扭矩和更長的閥座壽命。


電話:021-61559758
手機:13472856186 17621785578
銷售部負責人:陳經理
業務QQ:3059271438
業務郵箱:3059271438@qq.com
公司網址:www.ebrofluidvalves.cn
美國Bray 博雷產品適用于各個行業中的水、油、水處理、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建、工業管道等領域。常年備有現貨,可通過快捷的運輸方式交到客戶手中
聯系我們時,請說明在中能供熱網看到的,謝謝!

免責說明:以上信息由個人自行提供,信息內容的真實性、準確性和合法性由個人承當,中能供熱網對此不承擔任何保證責任。
溫馨提示:為規避購買風險,建議您在購買產品前務必確認供應商資質及質量。
| 單價 | ¥550.00/件對比 | |
| 銷量 | 暫無 | |
| 發貨 | 上海 付款后3天內 | |
| 庫存 | 1000件起訂1件 限購100件 | |
| 品牌 | 美國BRAY博雷閥門 | |
| DN | 40-150 | |
| DN | 200-300 | |
| DN | 350-600 | |
| 過期 | 長期有效 | |
| 更新 | 2026-03-26 15:46 |
上海依搏羅流體控制閥門有限公司發布的美國Bray博雷閥門3A/3AH系列襯膠蝶閥規格齊全速發貨圖集庫
