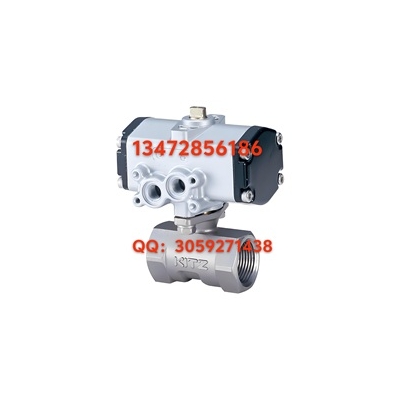

日本北澤(KITZ開滋) EX series新一代電動執行機構：充分體現了產品的柔性配置和通用性。

EX系列是用于 KITZ 球閥和蝶閥的新型電動開關執行機構。執行機構本體由結實的鋁壓鑄鑄件構成，減速機采用了行星齒輪。另外，執行機構具有適用于球閥/蝶閥操作的各種規格。

EXH球閥用高速開閉型，開閉操作時間快，高扭矩輸出。

EXS蝶閥用低速開閉型，開閉操作時間慢，發揮高輸出扭矩的同時，具有輸出軸自鎖功能。作為特殊規格，也可用于球閥驅動。

EXC蝶閥用比例控制開閉型，在開閉操作中標準安裝了比例控制模塊。可用于相同等級的蝶閥驅動。

日本北澤(KITZ開滋)EXH系列基本規格：

執行機構尺寸

1 型

2 型

3 型

4 型

型號名稱

EXH100-1

EXH200-1

EXH100-2

EXH200-2

EXH100-3

EXH200-3

EXH100-4

EXH200-4

電源（單相） 50/60Hz AC

100V±10%

200V±10%

100V±10%

200V±10%

100V±10%

200V±10%

100V±10%

200V±10%

額定電流※1(A)

0.65

0.35

0.65

0.35

1.2

0.6

2.8

1.5

開閉（90゜）時間※2

50Hz (秒)

約 9

約 14

約 21

約 28

60Hz (秒)

約 8

約 12

約 17

約 23

額定輸出轉矩 (N?m)

9.8

49

196

588

電機輸出 (W)

16

31

85

電機消耗功率 (W)

65

120

280

270

電機保護

內置熱保護裝置 (120℃ OPEN)

旋轉方向

從執行機構上部觀察，逆時針方向旋轉：開順時針方向旋轉：閉

負荷時間率

30%ED 以下（室溫 20℃）

限位開關※3

開?閉各 2 個（全開?全閉端停止+ 全開?全閉端信號用的無電壓接點輸出）接點容量 AC250V 11A （電阻負荷）

使用環境

室內室外（不可在水中）

防水·防塵

相當于 IP 67

空間加熱器容量 (W)

10/15（at 100V/200V）

20

空間加熱器消耗功率 (W)

2.5/2.9（at 100/200V）

4

環境溫度 (℃)

-10℃?+50℃

絕緣等級

JIS C 4003 E 類絕緣

絕緣耐壓

AC1500V 1 分鐘或 AC1800V 1 秒鐘

絕緣電阻

使用 DC500V 兆歐表，100MΩ 以上

安裝方向

從直立到水平（不可反向安裝）

潤滑劑

潤滑油

電線管連接

G1/2×1

電線連接

螺紋端子臺 M3

止動器

開閉端固定式機械止動器

手動操作

向上提升蓋上部的手柄，旋轉手柄，進行操作手動操作時，通過內置的聯鎖開關，斷開向電機空間加熱器的供電電源

電動復位

壓下手操作柄

安裝法蘭

ISO5211 標準接口

涂裝

蓋：金屬銀·外殼：金屬暗灰·手柄：黑色亞光

重量※4(kg)

約 4.4

約 7.3

約 12.3

※1 啟動時，會出現約 10 倍額定電流左右的突入電流。請保證連接到執行機構上的電設備接點容量具備充足的余量。

※2 開閉時間，是指執行機構無負荷時的時間。帶閥的情況下，約延遲 3%?10% 左右。

※3 使用負荷電流小于 50mA 的微小電流負荷時，請指定帶輔助限位開關（金屬接點）。

※4 執行機構單體的重量。

日本北澤(KITZ開滋)EXC系列基本規格：

執行機構尺寸

2 型

3 型

4 型

規格／型號名稱

EXC100-2

EXC100-2

EXC100-3

EXC200-3

EXC100-4

EXC200-4

電源（單相）50/60Hz AC

100V±10%

200V±10%

100V±10%

200V±10%

100V±10%

200V±10%

額定電流※1（A）

0.65

0.35

1.2

0.6

12.8

1.5

開閉（90゜）時間※2

50Hz （秒）

約 25

約 35

約 49

60Hz （秒）

約 21

約 30

約 41

額定輸出轉矩 (N?m)

49

196

588

電機輸出 (W)

16

31

85

電機消耗功率 (W)

65

120

280

270

電機保護

內置熱保護裝置 (120℃ OPEN)

負荷時間率

30%ED 以下 (室溫20℃)

限位開關※3

開?閉各 2 個（全開?全閉端停止+ 全開?全閉端信號用的無電壓接點輸出，但接點容量 DC30V 3A）

作動

可選擇反作動（標準設定）/ 正作動

輸入信號

DC 4?20mA（標準） / DC 0?5V DC 1?5V / DC 0?10V / DC 2?10V / 0?135Ω

輸入阻抗

電流控制： 240Ω 電壓/電阻控制： 10kΩ

閥開度輸出信號

DC 4?20mA（額定負荷： 300Ω以下）

輸入信號「斷」時動作　動
